Table des matières
Vidéo

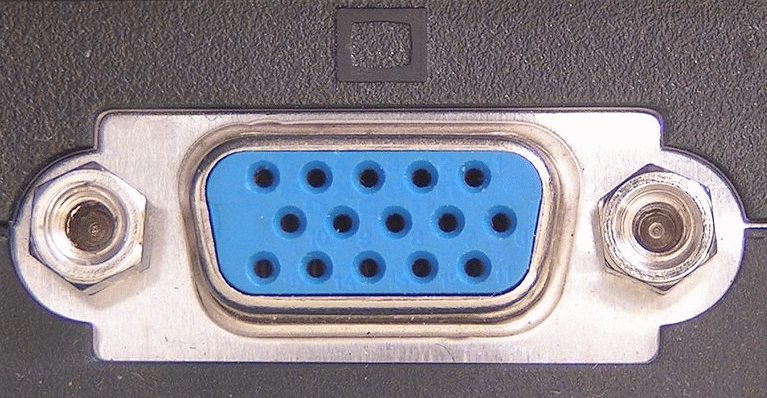

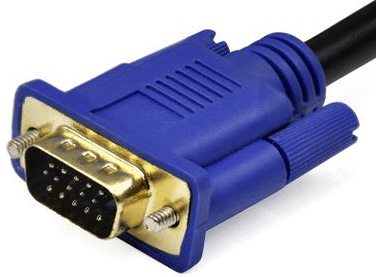

VGA
DVI
| DVI-A | DVI-Analog transmet uniquement le signal analogique |
| DVI-D | DVI-Digital transmet uniquement le signal numérique |
| DVI-I | DVI-Integradted transmet uniquement le signal analogique ou le signal numérique en fonction de ce qui est branché |

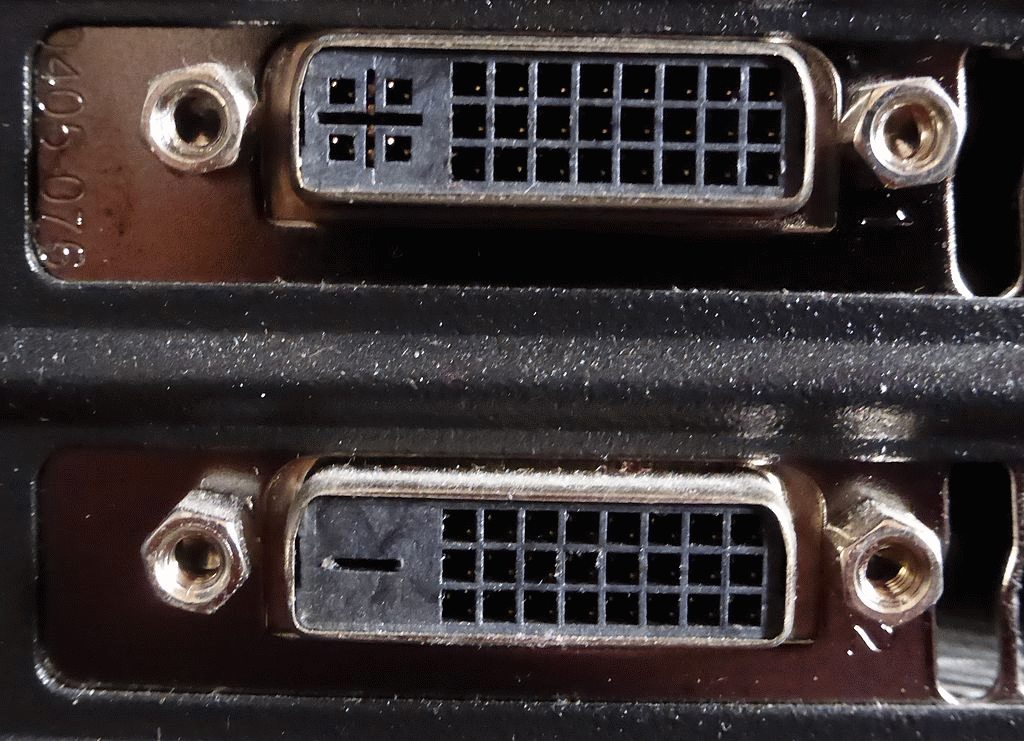

- Port DVI-I au dessus d'un port DVI-D

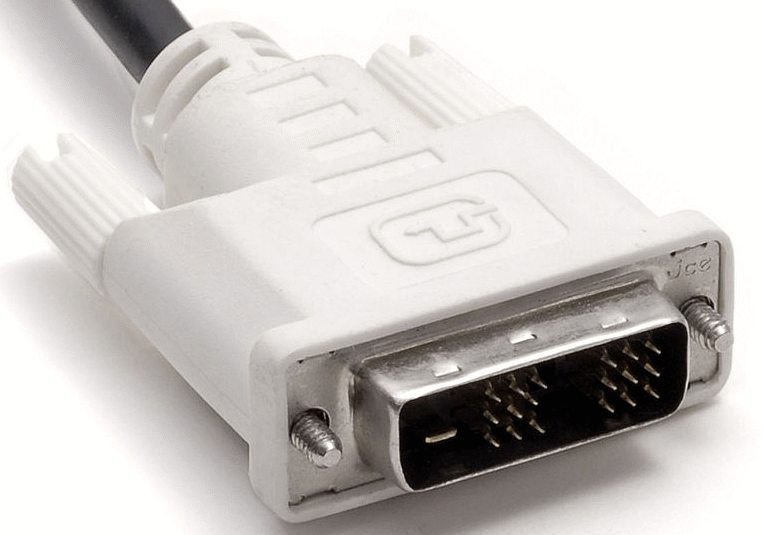

- Câble DVI-D
HDMI
Normes
| Norme | Vitesse théorique max | Vidéo | Câble | Evolution |
|---|---|---|---|---|
| HDMI 1.0 | 4,9 Gbits/s | 1920x1200p60 | ||
| HDMI 1.1 | DVD-Audio | |||
| HDMI 1.2 | Super Audio CD connecteurs HDMI type A |
|||
| HDMI 1.2a | Fonctions CEC | |||
| HDMI 1.3 | 10,2 Gbit/s | 2560x1600p75 | mini connecteur type C Deep Color Dolby True HD et DTD-HD Master Audio |
|
| HDMI 1.3a | Modification du type C | |||
| HDMI 1.3b | ||||
| HDMI 1.3c | ||||
| HDMI 1.4 | 3840×2160@30Hz 4096×2160@24Hz 3D | High Speed HDMI DPL 10.2G | ARC (Audio Return Channel) HEC (HDMI Ethernet Channel) connecteurs micro-HDMI |
|
| HDMI 1.4a | ||||
| HDMI 2.0 | 18 GBits/s | 4K@60Hz | Premium High Speed DPL 18G | HDR (High Dynamic Range) |
| HDMI 2.0a | ||||
| HDMI 2.0b | ||||
| HDMI 2.1 | 48 GBits/s | 4K@120Hz 8K@120Hz 10K@120Hz | HDR Dynamique eARC |
Câbles
| Certification | Fonctions |
|---|---|
| HDMI Standard | 720p et 1080i (TV TNT) |
| HDMI Standard avec Ethernet | idem avec ethernet |
| HDMI High Speed With Ethernet | HD 1080p et UHD 4K (24/25/30 images/s), 3D, Deep color, ethernet |
| HDMI Premium High Speed | HD 1080p et UHD 4K (60 images/s - 60 fps), HDR 10, HLG, HDR Dolby Vision |
| HDMI Premium High Speed avec Ethernet | idem avec Ethernet |
Certification DPL labs
HDMI DPL 4K 10.2G
Compatibilité assurée avec les flux vidéo 1080p 50/60p et 4K jusqu'à 50/60p (8 bits), bande passante certifiée jusqu'à 10,2 Gbps
- 1080p @ 50/60p, 8/10/12/16 bits, RVB/YCbCr 4:4:4
- 4K 2160p @ 30p, 8/10/12 bits, YCbCr 4:2:2
- 4K 2160p @ 30p, 8 bits, RVB/YCbCr 4:4:4
- 4K 2160p @ 50/60p, 8 bits, YCbCr 4:2:0
HDMI DPL 4K 18G DC
Compatibilité assurée avec les flux vidéo 1080p 50/60p et 4K jusqu'à 50/60p (8/10/12/16 bits), bande passante certifiée jusqu'à 18 Gbps, compatibilité Deep Color
- 1080p @ 50/60p, 8/10/12/16 bits, RVB/YCbCr 4:4:4
- 4K 2160p @ 24/25/30p, 8/10/12 bits, YCbCr 4:2:2
- 4K 2160p @ 24/25/30p, 8 bits, RVB/YCbCr 4:4:4
- 4K 2160p @ 50/60p, 8/10/12/16 bits, YCbCr 4:2:0
- 4K 2160p @ 50/60p, 8/10/12 bits, YCbCr 4:2:2
- 4K 2160p @ 50/60p, 8 bits, RVB/YCbCr 4:4:4
Connecteurs
Type A standard (19 broches)
Connecteur le plus courant avec 19 broches, suffisant pour afficher en 1080p avec un son multicanal.
Type B (29 broches)
Pour les très hautes résolutions supérieures au 3200 x 2048. Equivalent du Dual-link DVI mais qui est en partie rendu obsolète par la version 1.3 du HDMI qui double la bande passante sur un câble de type A. Il est quasiment absent du marché mais permettrait en théorie d'atteindre des transferts jusqu'à 20,4 Gbit/s.
Type C ou mini-HDMI
Apparu avec la version 1.3 du standard HDMI, il s'agit d'une version compacte du type A spécialement destiné aux caméscopes, appareils photos numériques, tablettes tactiles.
Type D ou micro-HDMI
Apparu avec la norme 1.4 du HDMI, se trouve sur certaines tablettes, portables type ultrabook et smartphones.
Câbles
HDMI standard (avec ou sans Ethernet)
- Compatible avec les résolutions 720p et 1080i utilisées pour la transmission des programmes TV HD par TNT, câble et satellite.
HDMI High Speed (avec ou sans Ethernet)
- Compatible avec les résolutions HD 1080p et UHD 4K (3840 x 2160 pixels à 24, 25 et 30 images/s).
- Prise en charge de la vidéo 3D.
- Compatible Deep Color.
HDMI Premium High Speed (avec ou sans Ethernet)
- Compatible avec les résolutions HD 1080p et UHD 4K y compris en plein débit (60 images/s - 60 fps).
- Compatible avec les différentes normes HDR (HDR 10, HLG, HDR Dolby Vision).
- Compatible avec les espaces colorimétriques étendus comme le BT.2020.
- Compatible avec l'échantillonnage des couleurs jusqu'en 4:4:4.
HDMI Ultra High Speed (avec ou sans Ethernet)
- Conformes aux exigences de la norme HDMI 2.1.
- Compatible avec les résolutions UHD 4K (3840 x 2160 pixels) et UHD 8K60 (7680 x 4320 pixels à 60 images/s – 60 fps) et 4K120 (120 images/s – 120 fps) non compressées.
- Compatible avec HDR, tous les standards HDR sont pris en charge .
- Compatible avec la résolution 10K120 compressée, avec une bande passante certifiée à 48 Gbps.
- Compatible avec les espaces colorimétriques étendus comme le BT.2020 et l’échantillonnage des couleurs jusqu’en 4:4:4.
Display Port

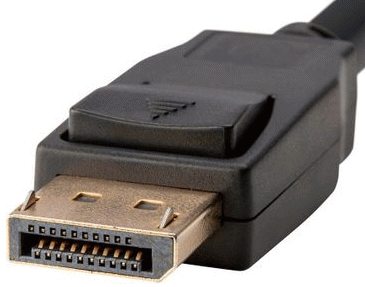

DisplayPort standard
