Réseau
Ethernet
Norme
| Nom | Terme générique sur câble | Norme IEEE | Vitesse |
|---|---|---|---|
| Ethernet | 10BASE-T | 802.3cg-2019 | 10 MBits/s |
| Fast Ethernet | 100BASE-T | 100 MBits/s | |
| Gigabit Ethernet | 1000BASE-T | 802.3z | 1 000 MBits/s |
| 10 Gigabit Ethernet | 10GBASE-T | 802.3an | 10 GBits/s |
| 25 Gigabit Ethernet | 802.3by | 25 Gbits/s | |
| 40 Gigabit Ethernet | 40GBASE | 802.3ba | 40 Gbits/s |
| 50 Gigabit Ethernet | 802.3cd | 50 Gbits/s | |
| 100 Gigabit Ethernet | 100GBASE | 802.3ba | 100 Gbits/s |
| 200 Gigabit Ethernet | 200GBASE | 802.3bs | 200 Gbits/s |
| 400 Gigabit Ethernet | 400GBASE | 802.3bs | 400 Gbits/s |
Câbles
| Type | Fréquence max | Débit max | Longueur | Connecteur |
|---|---|---|---|---|
| Catégorie 5 | 100 MHz | 100 Mbits/s | 100 m | RJ45 |
| Catégorie 5e | 155 MHz | 1 Gbits/s | 100 m | RJ45 |
| Catégorie 6E | 250 MHz | 1 Gbits/s | 100 m | RJ45 |
| Catégorie 6A | 500 MHz | 10 Gbits/s | 100 m | |
| Catégorie 7F | 600 MHz | 10 Gbits/s | 100 m | GG45 / TERA / ARJ45 |
| Catégorie 8 | 2 000 MHz | 40 Gbits/s | 30 m | |

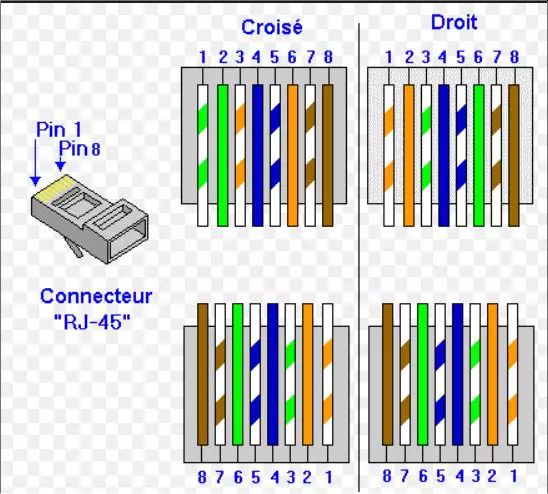

Connecteur RJ45
